Fra strømmåler til energioversikt for hele fylket

I forrige artikkel beskrev vi hvordan bygningsinformasjon fra Revit og Autodesk Construction Cloud, nå Autodesk Forma, ble samlet i Azure Digital Twins. Det ga Møre og Romsdal fylkeskommune (MRFK) en felles struktur for lokasjoner, bygg, etasjer og rom.

Neste steg ble valgt ut fra et konkret behov: energikostnadene i en stor portefølje. Når mange skoler og anlegg skal driftes, har det stor verdi å vite hvor og når strømmen brukes, og hvor det er mest relevant å undersøke mulighetene for forbedring.

En måleverdi forteller hvor mye strøm som er brukt. Koblet til riktig bygg, areal og tidspunkt blir den et grunnlag for handling.

I Norge er mye av innsamlingsjobben allerede gjort. Nettselskapene rapporterer måleverdier til Elhub. For målepunktene som finnes der, trenger vi ikke montere nytt utstyr for å hente strømdata.

Med Enelyze som mellomlag blir oppstarten oversiktlig: Tilgangen etableres, kunden logger inn og godkjenner tredjepartens tilgang til de aktuelle målepunktene. Når tilgangen og API-koblingen er på plass, kan dataene hentes automatisk.

Det gir raskt en samlet oversikt over strømforbruket for målepunktene som er inkludert. Når de er knyttet til riktige bygg og anlegg, kan oversikten følge hele porteføljen, på tvers av fylket.

Enelyze håndterer forbindelsen til Elhub og gjør dataene tilgjengelige i et standardisert format. Vi slipper å bygge og drifte en egen direkte Elhub-integrasjon. Godkjent tilgang til målepunktene ligger fortsatt til grunn. Les om tredjepartstilgang hos Elhub.

I MRFK-løsningen kobler vi målerne fra Enelyze til byggene fra Autodesk-grunnlaget i Azure Digital Twins. Fylket har også målepunkter for andre anlegg. De trenger en tydelig tilhørighet på samme måte som byggene.

Dette er et lite, men avgjørende skille: Et målepunkt er ikke automatisk ett bygg. Én måler kan dekke flere bygg, og ett bygg kan ha flere målere. Koblingen må beskrive hva målingen faktisk omfatter.

Når sammenhengen er etablert, kan vi følge forbruket fra målepunkt til bygg, lokasjon og portefølje. Den samme strukturen kan brukes av flere analyser og verktøy.

Tilgangen gjennom Enelyze gir også mulighet til å hente historiske data fra før oppkoblingen. Da vi koblet opp MRFK, fikk vi energidata fra flere år tilbake. Det ga et grunnlag for å sammenligne forbruk mellom perioder og undersøke sesongvariasjoner fra starten, uten å vente på at nye målinger skulle bygge opp historikken.

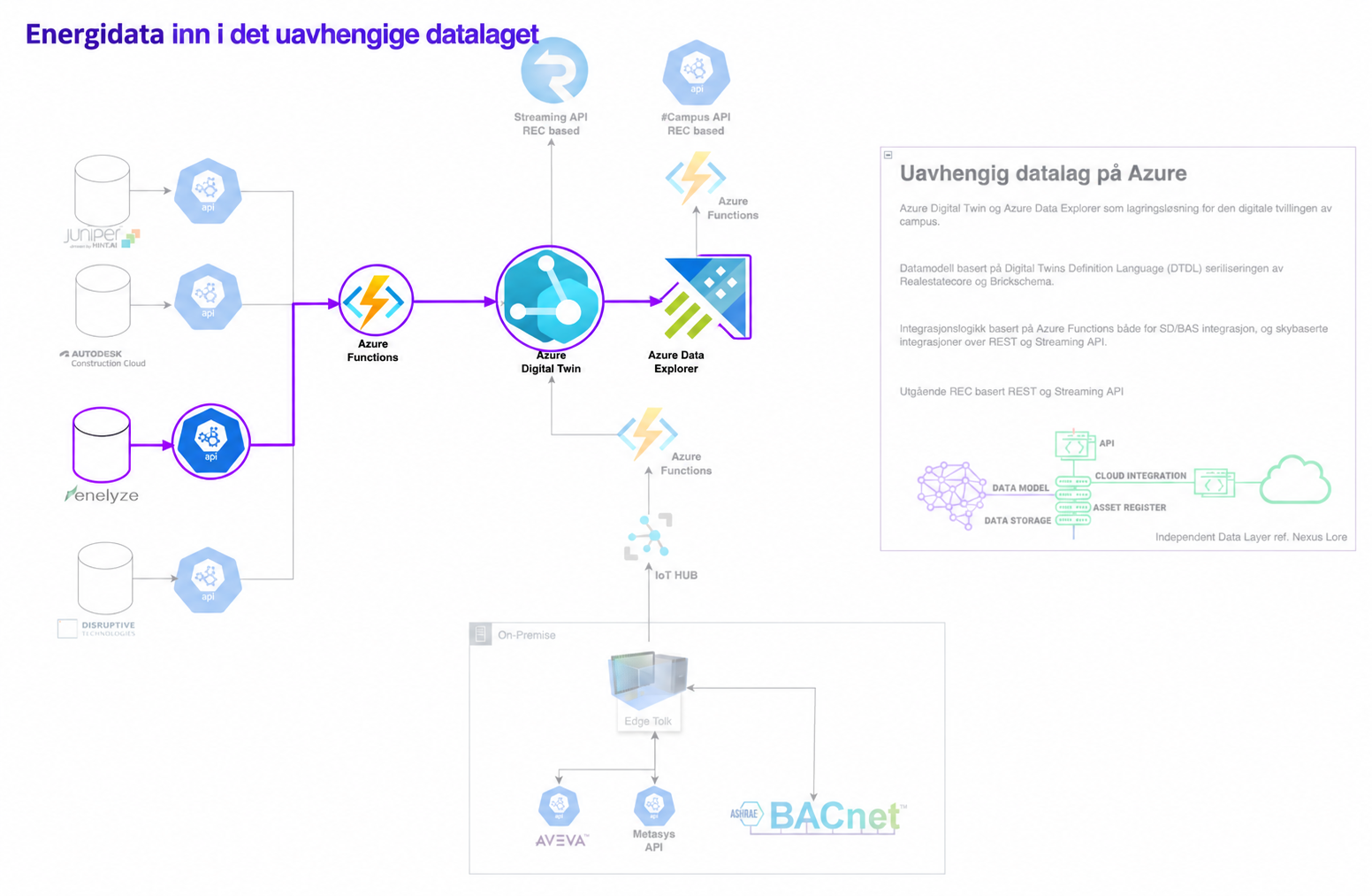

Gjennom Enelyze mottar denne løsningen timesbaserte observasjoner for forbruk og produksjon én gang i døgnet. Azure Functions håndterer innhentingen og oppdateringen av datalaget.

For hver ny observasjon oppdateres siste kjente verdi på de tilknyttede måler- og sensorobjektene i Azure Digital Twins (ADT). Den foregående observasjonen historiseres i Azure Data Explorer (ADX).

ADT holder relasjonene og siste kjente tilstand. ADX gjør historikken tilgjengelig for analyse. Observasjonens tidspunkt forteller når strømmen ble brukt, selv om dataene kommer inn samlet én gang i døgnet.

Det gir et godt grunnlag for daglig oppfølging og analyse. Sanntidsstyring av anlegg krever tettere oppdateringer og egne styringsintegrasjoner.

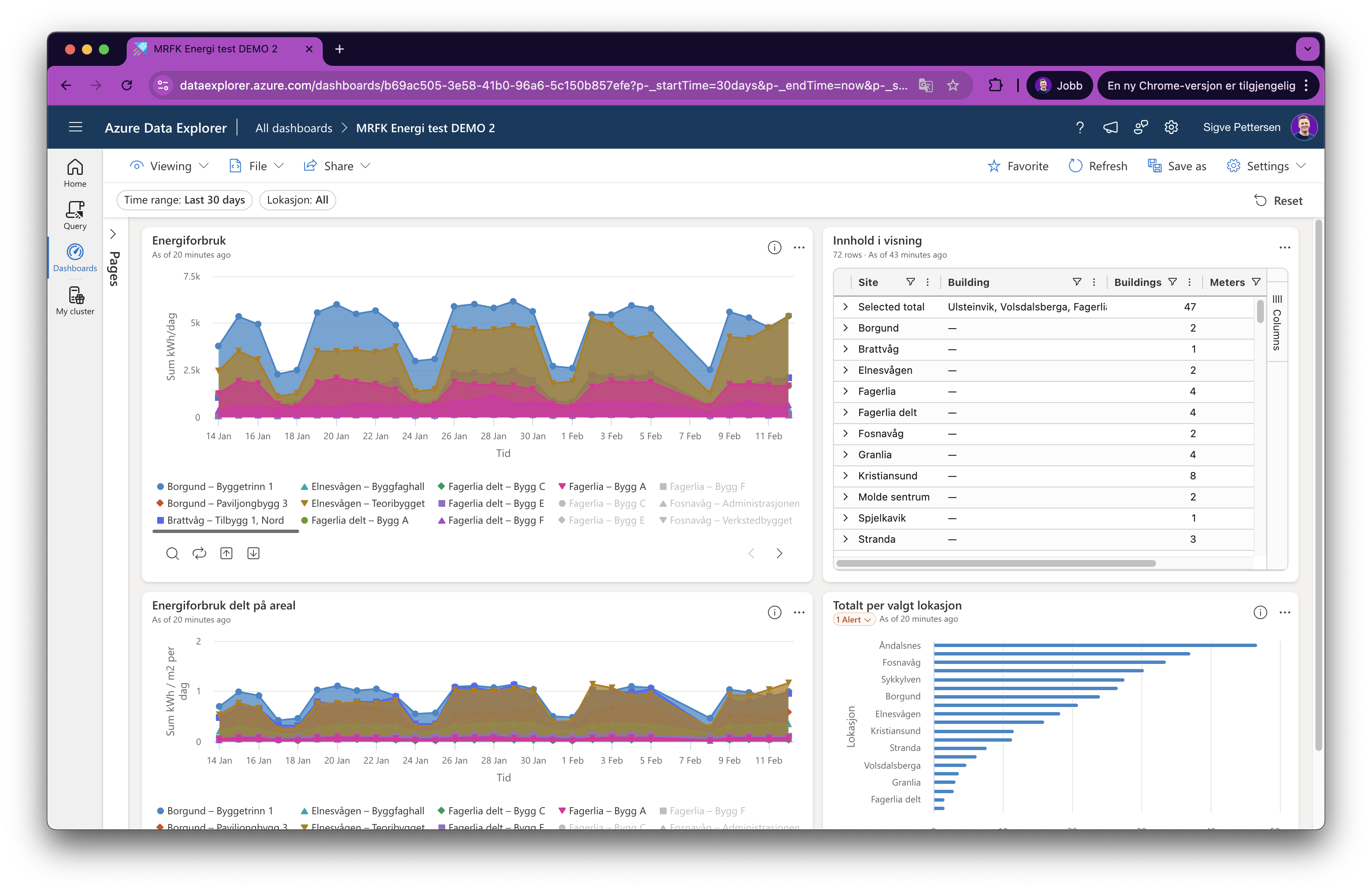

Et enkelt dashboard i ADX viser hvordan datagrunnlaget kan tas i bruk. Her kan strømforbruk følges over tid, sammenstilles med areal og fordeles på lokasjoner og bygg.

Dermed får arealgrunnlaget fra første steg en konkret anvendelse: Vi kan undersøke forbruk per kvadratmeter uten å etablere et nytt, separat bygningsregister.

Forbruket og arealet må dekke samme omfang. Hvis måleren dekker flere bygg, må også arealgrunnlaget omfatte disse. Bygningstype, åpningstider, oppvarmingsløsning og vær må tas med når forskjellene skal tolkes.

Det første datagrunnlaget gjør det mulig å undersøke konkrete spørsmål på tvers av porteføljen:

• Hva står på når byggene er stengt? Natt-, helge- og ferieforbruk kan peke ut steder der grunnlast og driftstider bør undersøkes.
• Hvor har forbruket endret seg? Brudd med tidligere mønstre gir driftspersonellet et konkret sted å begynne.
• Hvilke bygg bør prioriteres? Forbruk, areal og bruksmønster kan støtte valget av bygg for energikartlegging og tiltak.
• Virker tiltakene? Historikken gjør det mulig å følge utviklingen etter driftsendringer, med hensyn til vær og bruk.

I Verdien av å koble sammen byggdata viser vi hva små forbedringer kan bety økonomisk. For et tenkt campus på 30 000 m² gir fem prosent lavere energibruk en beregnet årlig besparelse på 255 000 kroner, med forutsetningene i regneeksemplet.

En stor portefølje gjør systematisk oppfølging særlig interessant. Gevinsten oppstår når innsikten fører til tiltak, og effekten av tiltakene følges opp.

Elhub er en tilgjengelig inngang til strømdata. Energioppfølgingssystemer (EOS), undermålere og byggautomasjon kan senere gi mer detaljert informasjon. Da kan et avvik i totalforbruket undersøkes nærmere i ventilasjon, oppvarming eller andre tekniske systemer.

Fjernvarme og andre energibærere må hentes fra egne kilder. For solcelleanlegg må vi også skille mellom strøm levert til nettet og samlet produksjon, inkludert strømmen som brukes direkte i bygget.

Flere datakilder kan dermed berike det samme grunnlaget over tid. Første steg trenger likevel ikke vente på dem: Få tilgang til strømdataene som allerede finnes, knytt dem til porteføljen og bruk oversikten til å velge hvor dere skal begynne.
